主要技术指标和特点
公称通径
15~150mm
公称压力MPa
1.6~40
介质温度℃
-40~+150℃
准确度
液体±1.5%
气体±1.5%
范围度
10:1
重复性
≤0.2%
供电电源
12~24VDC或220VAC
输出信号
4~20毫安或1~5V
测量管材料 SUS304或按用户要求提供
防爆标志 ExdⅡBT4
防护等级 IP67
法兰标准 GB9119-88
直管段长度 上游:≥10DN、下游:≥5DN
安装形式 垂直安装或者水平安装
外壳材质 SUS304或SUS316L
浮子材质 SUS304或SUS316L
报警信号 可选两个报警
报警电压 24V
最大报警电流 100mA
压力损失 0-9KPa
磁性过滤器 DN15-DN100选配
特制浮子材质 可选用非磁性浮子,不怕吸附颗粒
型号编制说明
LZ-□-□-□-□-□-□
规格代码
说明
仪表种类
LZ

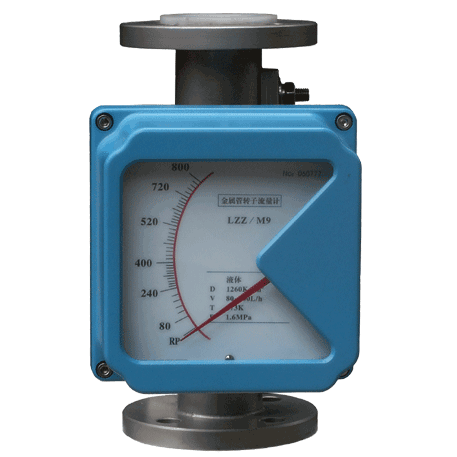

金属转子流量计
工作原理
Z
现场指示
D 电远传转子
通经代码
15 通径 15mm
25
通径 25mm
40
通径 40mm
50
通径 50mm
80
通径 80mm
100
通径 100mm
150
通径 150mm
产品种类
N
普通型 ''可省略)
F
防腐型
测量介质
L
液体
G
气体
流量计的口径和流量范围
口径
液体流量(m3/h)
气体流量(m3/h)
15
0.025
0.7
0.04
1.1
0.06
1.8
0.1
2.8
0.16
4
0.25
7
0.4
10
25
0.6
16
1
30
1.6
45
2.5
70
40
4
110
6
160
50
10
250
16
400
80
25
750
40
750
100
60
1800
80
2500
150
160
4000
250
6000
上表标出的流量为最大流量,范围度为10:1,例:15mm口径,最小一档的流量为0.0025~0.025立方/小时;
注:气体流量为标准状态(压力760mmHg、温度20℃)下的流量
对于小口径微流量类型金属转子流量计,不需要考虑前后直管段要求。
结构及基本原理
金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。工作原理如图1所示,被测流体从下向上经过锥管1和浮子2形成的环隙3时,浮子上下端产生差压形成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。
体积流量Q的基本方程式为:
