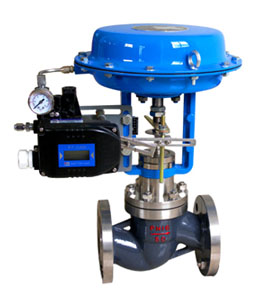

ZJHP''M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
一、阀体
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
二、阀内组件
阀芯型式：上导单座''套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
三、流量特性图
四、执行机构
形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100''40-200、80-240 、20-60
压缩弹簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa
膜 盖：A3 气源 接头：内螺纹M10X1
衬 套：2Cr13 环境 温度：-30~+70℃
阀作用型式：气一开式，气一关式
五、主要技术参数
公称通径''mm) 阀座直径''mm) 额定流量系数Kv 额定行程''mm) 薄膜有效面积cm2 固有可调比 环境温度℃ 基本误差 回差 死区 额定流量系数 泄漏量
直线 等百分比
G3/4
3
4
5
6
7
8 0.08
0.12
0.20
0.32
0.50
0.80 10 220 50:1 -40~+85 不带定位器±5%
带定位器±1%
不带定位器±3%
带定位器1%
不带定位器±3%
带定位器0.4%
±10% 单座10-4阀额容量（套筒10-3阀额定容量）
20
10
1.8
1.6
10
350
12
2.8
2.5
15
4.4
4
20
6.9
6.3
25
25
11
10
16
40
32
17.6
16
25
40
27.5
25
50
50
44
40
65
65
69
63
40
560
80
80
110
100
100
100
176
160
150
125
275
250
60
900
150
440
400
200 200
690
630
250
250
1000
900
100 1400
300 300 1600 1440
六、ZJHP型气动单座调节阀允许压差
开关方式 执行机构型号 弹簧范围KPa 气源压力MPa 公称通径（阀座直径）mm
20 25
40 50 65 80 100 150 200
10 12 15 20
气关 ZHA-22
20-100
20-100
40-200 0.14
0.25
0.4 6.4
6.4
6.4 6.19
6.4
6.4 3.96
6.4
6.4 2.2
6.4
6.4 1.4
6.4
6.4
ZHA-23
20-100
20-100
40-200
0.56
3.64
5.04
ZHA-34
20-100
20-100
40-200
0.35
2.30
3.18
ZHA-45
20-100
20-100
40-200
0.34
2.21
3.06 0.22
1.43
1.98 0.14
0.91
1.26
气开 ZHB-22
20-100
40-100
80-240
0.14
0.25
0.4 4.64
6.4
6.4 3.09
6.4
6.4 1.98
5.94
6.4 1.11
3.3
6.4 0.7
2.1
4.9 0.10
0.66
0.92 0.06
0.37
0.52
ZHB-23
20-100
40-100
80-240
0.28
0.84
1.95 0.18
0.53
1.25
ZHB-34
20-100
40-100
80-240
0.17
0.51
1.18 0.11
0.33
0.78 0.07
0.21
0.5
ZHB-45 20-100
40-100
80-240 0.05
0.15
0.36 0.03
0.09
0.21
1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围，可向厂方提出，采取适当的解决办法。
2、本表以阀门关位置为计算基础。因此其它位置会有更大的允许压差。
七、ZJHM型气动套筒调节阀允许压差表
开关方式 执行机构型号 弹簧范围KPa 气源压力MPa 公称通径（mm）
25 40 50 65 80 100 150 200
气关 ZHA-22
20-100
20-100
40-200
0.14
0.25
0.4 3.00
6.4
6.4
ZHA-23
20-100
20-100
40-200
0.14
0.25
0.4
2.25
1.95
6.4
6.4
6.4 6.4
ZHA-34
20-100
20-100
40-200
0.14
0.25
0.4
2.36
2.04
1.67
6.4
6.4
6.4
6.4 6.4 6.4
ZHA-45
20-100
20-100
40-200
0.14
0.25
0.4
1.41
1.14
6.4 6.4
6.4 6.4
气开 ZHB-22
20-100
40-100
80-240
0.14
0.25
0.4
1.50
4.50
6.4
ZHB-23
20-100
40-100
80-240
0.14
0.25
0.4
1.13
0.98
3.38
2.93
ZHB-34
20-100
40-100
80-240
0.14
0.25
0.4
6.4 6.4 1.18
1.02
0.84
3.54
3.06
2.51
6.4 6.4 5.85
ZHB-45 20-100
40-100
80-240 0.14
0.25
0.4 0.71
0.57
2.12
1.71
4.94 4.00
说明： 1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围，可向厂方提出，采取适 当的解决办法。
八、ZJHP/M型气动调节阀外形图
九、ZJHP/M型气动薄膜调节阀外型尺寸
公称通径
L''mm) H''mm) H1''mm) ФA''mm)
ANSI125FF
ANSI150RF
JIS10KFF.RF
PN0.6、1.6
ANSI300
JIS2030KRF
PN4.0
ANSI600
JIS40K.RF
PN6.4
普通
高温 PN6
PN16 PN40 PN64
G3/4″
120
120
120
253
31
31
236
20
181
194
206
398.5
548.5
45
52.5
65
285
25
184
197
210
410.5
560.5
50
57.5
70
40
222
235
251
455
620
65
75
85
50
254
267
286
457.5
627.5
70
82.5
90
65
276
292
311
610
790
80
92.5
102.5
360
80
298
317
337
622
8.7
95
100 107.5
100
352
368
394
640
850
105
110
117.5
125
150
451
473
508
870
1130
132.5
142.5
150
172.5
470
200 600 610 650 890 1150 160 170 187.5 207.5
法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此连接尺寸与老产品的采用的JB78－59《铸铁法兰》,JB79－59《铸铁法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。
JISB2001－1984
ANSIB16.5－1981
法兰连接：FF、PR、RJ和LG。
十、型号编制说明
Z J H P 16 C G K
自控阀门 执行机构： 多弹簧气动薄膜执行机构 阀门结构类型： 公称压力： 阀体材质： 温度类型： 作用型式：
J：表示精小型 P：表示单座
16：表示1.6MPa
C：表示碳钢
G：中温型常温省略 K：表示气开型
N：表示双座
25：表示2.5MPa
P：表示不锈钢
B：表示气关型
M：表示套筒阀 40：表示4.0MPa
F46：表示阀体衬氟
64：表示6.4MPa
十一、订货须知
1.产品型号与名称 2.公称通径DN''mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力''压差) 9.控制信号 10.其它特殊要求
